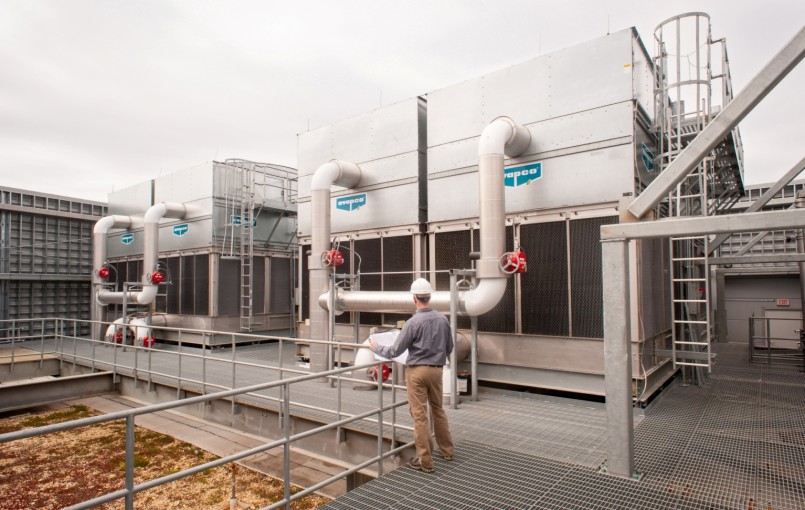

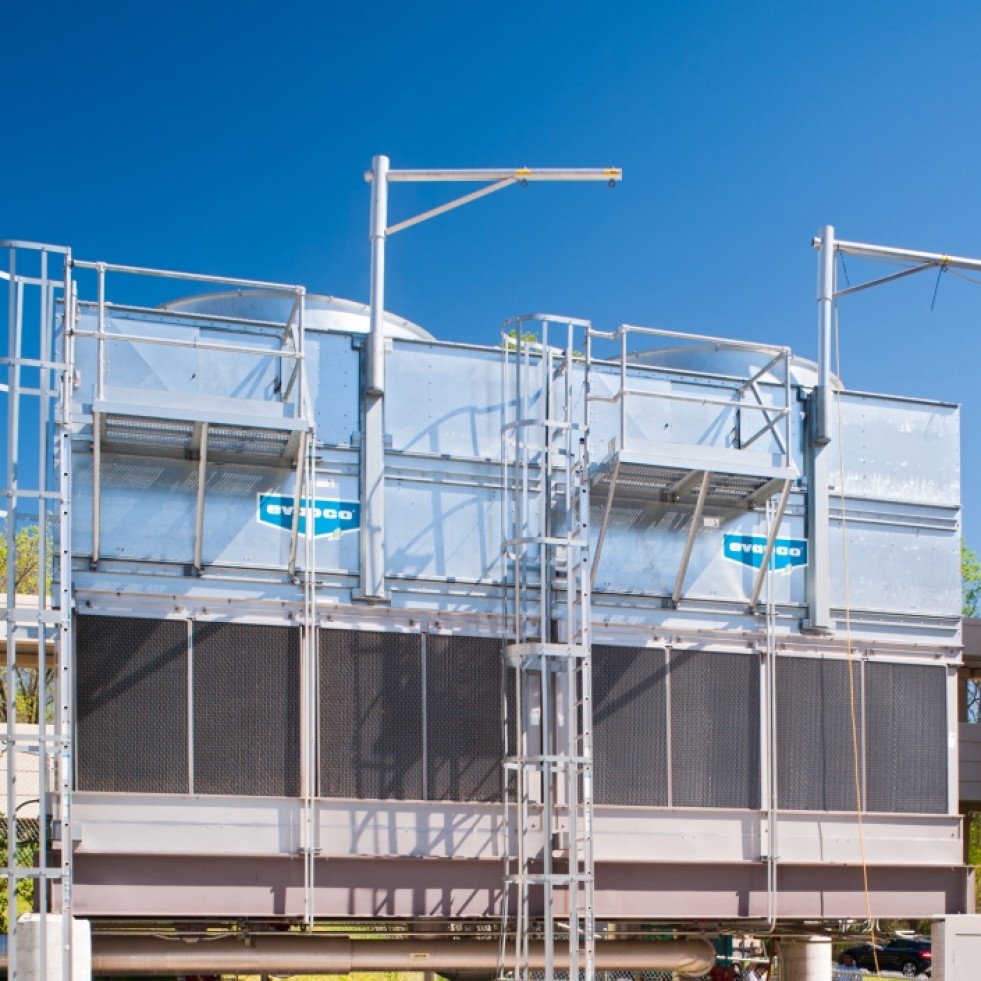

EVAPCO ATクーリングタワー(冷却塔)

何十年にも渡って積み上げられた実績に基づいて設計されたEVAPCOのAT(アドバンストテクノロジー)冷却塔シリーズは、最先端の誘導ドラフト対向流カウンターフロー方式を特徴としており、CTI認証を受けた熱性能は、あらゆる気候に対してベストなパフォーマンスを発揮します。

  • 500を超えるモデル、32~5,141t(142~22,500kw)の幅広い容量帯を提供します。
  • 米国国際基準IBC(International Building Code)に準拠しています。
  • 米国冷却技術研究所CTI(Cooling Technology Institute)による熱性能認証を受けています。
  • 世界最高水準の火災予防規格FM規格認証(FM approved)を受けています。

熱源からの温水は、タワー上部の配水システムにポンプで送られます。水は、独自設計のEvapJet™ノズルによって熱交換充填材EVAPAKⓇFillに分配されます。
同時に、空気は吸気ルーバーから吸い込まれ、水流の反対側の熱交換充填材を通って上向きに移動します。水のごく一部が蒸発し、残りの水から熱が取り除かれます。暖かく湿った空気は、ファンによって冷却塔の上部に引き込まれ、大気に排出されます。冷却された水は下部水槽に排出され、熱源に戻されます。
経験に裏付けされたAT独自設計により、暖かく湿った空気がユニットから上向きに確実に離れるため、空気再循環のリスクは極限まで小さくなります。

高効率熱交換充填材EVAPAK®Fill

  • 不活性ポリ塩化ビニル(PVC)製
  • 腐敗や腐食に強い構造です。
  • 54.5℃までの水温に対応しています。
  • 頑丈な構造で人が乗っての作業が可能です。

高効率ドリフトエリミネータ

  • ドリフト率を再循環水率の0.001%未満に制限します。
  • レジオネラ菌の増殖を制限します。
  • 不活性ポリ塩化ビニル(PVC)製

優れた吸気ルーバーとスクリーン設計

  • 不活性ポリ塩化ビニル(PVC)製
  • 水滴の飛散防止とタワー内の日光照射を抑え藻類形成の可能性を最小限に抑えるウォーター&サイトタイト設計になります。
  • 簡単に取り外し可能なスチールフレームを使用しています。

加圧水分配システム

  • EVAPCOのEvapJet™ノズルを利用して、均一な配水を実現します。
  • Sch40ポリ塩化ビニル(PVC)パイプとABSプラスチックノズルで構成されています。
  • 配管は簡単に取り外して清掃が可能です。
  • ノズルは大きなオリフィスで可動部品がないため、目詰まりリスクを排除します。

水槽セクションのステンレス製対応(オプション)

  • SUS304またはSUS316にて選択可能です。
  • 支持構造、垂直柱、ルーバーフレーム、プレナムを含む流域領域全体をステンレス製で製作しています。

ケーシング&ファン部のステンレス製対応(オプション)

  • SUS304またはSUS316にて選択可能です。
  • サポート材、ファンカウル、ファンガードを含む上部セクション全体をステンレス製で製作しています。

サウンドリダクション(オプション)

ユニットの側面または上部から発生する音を低減するために、複数の機器オプションを利用可能です。

  • 超低騒音ファン
  • 低騒音ファン
  • ウォーターサイレンサー
  • Offset Sound Attenuation Walls(防音壁)

メンテナンスアクセサリー(オプション)

日常のメンテナンスを支援する複数の機器オプションを用意しています。

  • 外部サービス作業架台
  • 下部水槽レベル作業架台
  • 背カゴ付き梯子
  • ルーバーアクセスドア
  • モーター吊り架台

ATクーリングタワーをご検討の方はお気軽にお問合せください。
