長年の実績に基づく技術を集約して開発された最大かつ最もエネルギー効率の高い最新式密閉型クーリングタワーです。
新しい4.3mx 6.7mのESW4は、EVAPCOの単一最大の密閉型クーリングタワーの容量を最大化し、エネルギー効率を最適化するように設計されています。EVAPCOのCrosscool内部チューブエンハンスメントと設計された楕円形チューブSensi-Coilテクノロジーを利用して、4.3mx 6.7mのESW4は設置面積が大きく、ファンモーターHPが高い競合ユニットと同等以上の容量を提供します。最適化されたESW4は、2.6mと3.7m幅のモデルもあり、データセンター・産業プラント・大規模なHVACアプリケーションなど最小限のユニット、接続、ファンで最小のエネルギー消費で済みます。ESW4は、業界で最も多くのモデルとボックスサイズを提供し、IBC準拠構造、FM認証構造、CTI認証性能で設計されています。
- 幅広いトン数(シングルセルで270〜670公称トン)を備えた130以上のモデルを準備しています。
- 驚異的なエネルギー効率で、最小の設置面積と最小の接続馬力で最大限の能力を発揮します。
- 独自の設計により、ダンパー付きの排風フードが不要になり、冬季の凍結の懸念が軽減されます。
- 気流の外側にあるSensi-Coilは、顕熱冷却のみを使用するため、コイルからの水分蒸発がなく、コイルへのスケール付着が大幅に減少します。
- 設置面積が小さく、スペースが懸念される場合に優れています。
- 非効率で旧式のユニット交換に最適です。
- 米国国際基準IBC(International Building Code)に準拠しています。
- 米国冷却技術研究所CTI(Cooling Technology Institute)による熱性能認証を受けています。
- 世界最高水準の火災予防規格「FM規格」認証を受けています。

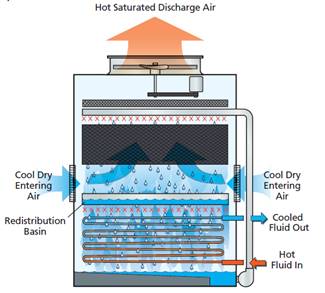

EVAPCOは、間接冷却と直接冷却を組み合わせた密閉型クーリングタワーを世界で初めて開発しました。循環ポンプにより、循環水が配水システムに供給されます。大きなオリフィスEvapJetノズルは冷却効率を最大化するため、水を薄い膜として充填面に均一に分布させます。同時にファンシステムは、落下する水とは反対方向にユニットを介して大量の空気を移動させます。空気と水が充填面を横切って直接接触し、スプレー水のごく一部が蒸発します。その後、暖かく飽和した空気がユニットから排出され、システムから熱が取り除かれます。スプレー水は冷却された流体として充填部から排出され、再分配槽に集められフットプリントコイル全体を均一に浸します。高温のプロセス流体は、下部のコイルに供給され、熱負荷は顕熱伝達によってコイル表面上を流れ落ちる循環水に排出されます。
Sensi-Coilテクノロジー
- 強力なThermal Pak IIコイルのバージョンアップによる技術革新
- コイルの総表面積を20%増加します。
- EVAPCOのCrossCool内部チューブ強化を特徴とし、熱伝達を向上させます。
高効率ドリフトエリミネーター
- ドリフト率を再循環水率の0.001%未満に制限します。
- レジオネラ菌の増殖を制限します。
- 不活性ポリ塩化ビニル(PVC)製
優れた吸気ルーバーとスクリーン設計
- 不活性ポリ塩化ビニル(PVC)製
- 水滴の飛散防止とタワー内の日光照射を抑え藻類形成の可能性を最小限に抑えるウォーター&サイトタイト設計になります。
- 簡単に取り外し可能なスチールフレームを使用しています。
加圧水分配システム
EVAPCOのEvapjetスプレーノズルは、均一で一定の配水を行いながら目詰まりを起こさず、業界最高の性能を発揮する非腐食性、メンテナンスフリーの配水システムを提供します。
- ケーシングパネルとドリフトエリミネーターで密閉され、完全に保護されています。
- 他のシステム設計で起こりうる生物繁殖や目詰まりの問題を解決する設計になっています。
- ねじ込み式エンドキャップを備えた腐食のないPVC排水管に取り付けられています。
- 比類のないほどの充填範囲を提供します
再分配水槽
- Redistribution水槽に配置されたSensi-Coilに均等に水を散水します。
- 吸気口ルーバーで密閉され、完全に保護されています。
- 日光を遮断し、水槽へのゴミ侵入を防ぐ効果的なスクリーンとして機能します。
- フレーム付き空気入口ルーバーを取り外すだけで簡単に点検・清掃ができます。
ステンレス製ウォータータッチ水槽(オプション)
- SUS304またはSUS316にて選択可能です。
- 支柱とルーバーフレームを含む全体が対象です。
ステンレス製ケーシング&ファンセクション(オプション)
- SUS304またはSUS316にて選択可能です。
- ファンガードを含む上部全体が対象になります。
ステンレス製Sensi-Coil(オプション)
- ステンレス製コイルは過酷な環境に対して優れた耐食性を提供し、標準納期で利用できます。
- EVAPCO 304 SSTCoilオプションはASMEコイルとして製造でき、CTI認定を受けています。
- SUS304またはSUS316から選択可能です。
サウンドリダクション(オプション)
ユニットの側面または上部から発生する音を低減するために、複数の機器オプションを利用可能です。
- 超低騒音ファン
- 低騒音ファン
- ウォーターサイレンサー
- Offset Sound Attenuation Walls(防音壁)
新機能 ステンレス製冷水槽(オプション)
- SUS304またはSUS316から選択可能です。
- 下部水槽とコイル上部のRedistribution水槽が含まれます。
新機能 FM認定工事
- FMグローバル認証が必要な場合、工場相互認証の取得が可能です。
新機能 アップグレードされたIBC構造
- 北米のすべての地震・風荷重に対応しており、重要施設向けに1.5インポータンスファクターもご用意しています。
メンテナンスアクセサリー(オプション)
日常のメンテナンスを支援する複数の機器オプションを用意しています。
- 外部サービス作業架台
- 下部水槽レベル作業架台
- 背カゴ付き梯子
- ルーバーアクセスドア
- モーター吊り架台
ESW4密閉型クーリングタワーをご検討の方はお気軽にお問合せください。
